XLDJ型機架

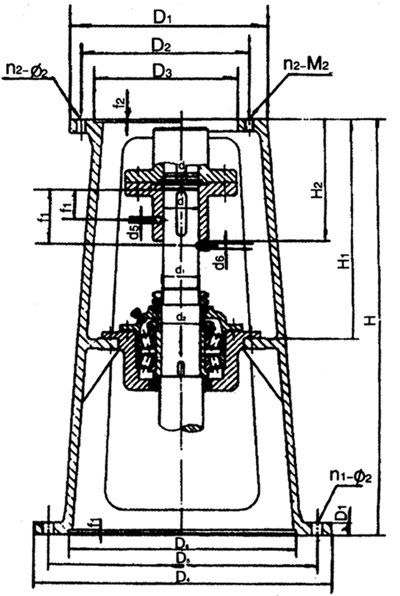

XLDJ型機架主要參數及尺寸

機型號	尺寸
	H	H1	H2	D1	D2	D3H9	D4	D5	D6	f1	f2	b1	n1—Φ	n2—M2 n2— Φ2
3#	610	300	155	230	200	170	410	360	300	6	6	18	6—18	6—M10
4#	670	350	162	260	230	200	450	400	335	6	6	18	6—18	6—M10
5#	750	400	220	340	310	270	500	450	385	6	6	22	8—18	6—M10
6#	760	400	220	400	360	316	530	480	410	8	7	22	12—18	8—Φ16
7#	860	450	285	430	390	345	565	510	430	8	7	24	12—22	8—Φ18
8#	955	510	328	490	450	400	565	510	430	8	8	28	12—22	12—Φ18
9#	1035	565	367	580	520	455	580	520	455	10	10	30	12—22	12—Φ22
10#	1090	570	360	650	590	520	650	590	520	12	12	30	12—22	12—Φ22
11#	1220	680	472	880	800	680	880	800	680	12	12	30	12—37	12—Φ38

機型 號	軸徑d	尺寸
		d1	d2	d3	d4	d5	l	l1	l2	l3	l4	l5	l6	l7	b	t	b2	t2
3#	3—35	M39×1.5	40	50	35	M10	255	104	4.5	25	20	50	5	30	10	30	8	36
4#	4—45	M48×1.5	50	60	45	M10	320	109	4.5	30	20	63	5	40	14	39.5	10	45
5#	5—55	M60×2	62	75	57	M10	336	119	6	30	25	80	5	50	16	49	10	57
6#	6—65	M68×2	70	80	65	M10	340	123	6	30	25	80	5	60	18	58	10	65
7#	7—80	M85×2	86	100	82	M12	360	147	6	35	25	100	5	70	22	71	12	81
8#	8—90	M95×2	100	110	92	M12	394	163	6	35	30	105	10	131	25	81	12	95
9#	9—100	M105×2	107	120	102	M12	430	167	6	38	35	125	10	152	28	90	14	101.5
10#	10—110	M115×2	116	130	112	M12	458	177	6	38	35	125	10	166	28	100	14	110.5
11#	11—130	M140×2	141	150	137	M12	512	198	6	45	40	180	10	215	32	119	14	135.5
